風掃煤磨
風掃煤磨
時間：2018-01-28 16:22:31 瀏覽次數：104
- 產品簡介:
風掃式是水泥廠的主要設備，用于烘干兼粉磨煤粉。 - 加工物料:
粉煤灰、褐煤、煤炭、煤粉、煤矸石等。 - 應用領域:
廣泛應用于水泥建材、火力發電、冶金工業、化學工業等。
0371-67846980
風掃煤磨介紹:
風掃煤磨是煤粉制備系統的主體設備，主要用于粉磨各種硬度的煤炭，同時也適用于水泥、冶金、化工等行業的煤炭及礦石原料制粉系統。風掃煤磨是將煤塊破碎并磨成煤粉的機械，是煤粉爐的重要設備。風掃磨主要由進料裝置、主軸承、回轉部分、傳動裝置、糶裝置、高壓起動裝置及潤滑系統組成。原料經喂料設備由進料裝載進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，煤與熱風在磨進行熱交換，煤在磨內被粉碎和研磨，在煤被研磨的同時，細粉被通過磨內的熱風，經由出料裝置帶出磨機。我公司生產的風掃煤磨機結構合理，粉磨效率高，是煤粉制備的理想設備。

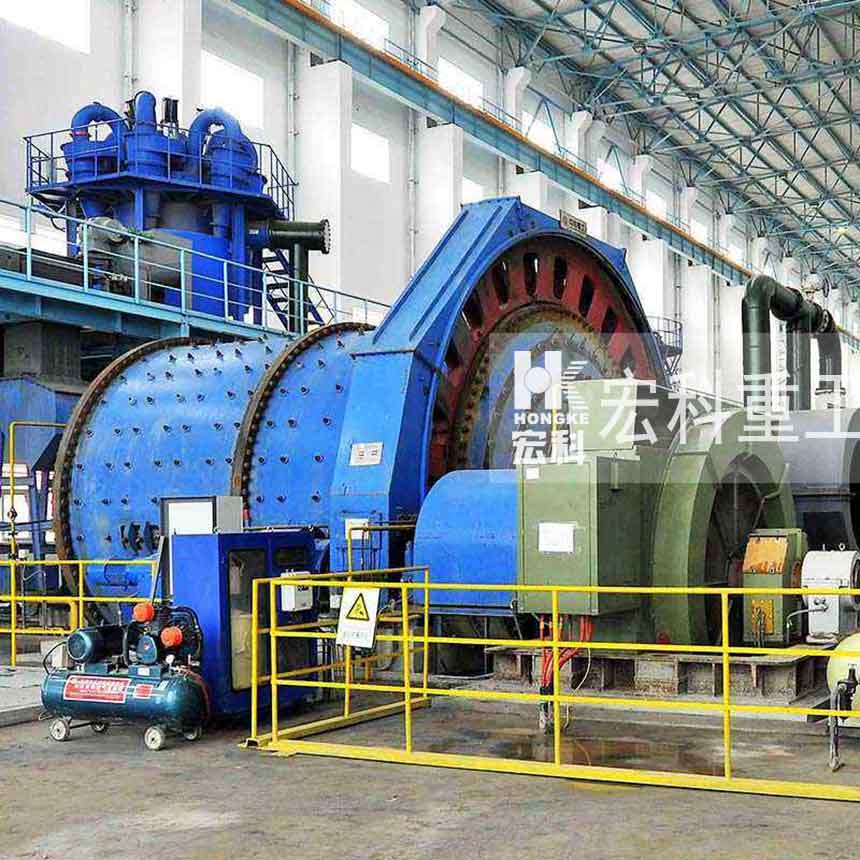

風掃煤磨圖片:
風掃煤磨性能特點:
1、磨體短而粗，長徑比一般小于2。
2、風掃磨運行可靠，連續作業，生產能力大。
3、合理分配鋼球和筒體長度，增產15%-25%。
4、風掃煤磨機采用了新型材質襯板，增加耐磨性，延長襯板使用壽命，減少設備易損件更換次數。
5、進料裝置采用斜進風的百葉窗式結構，增強了磨機的熱交換能力，可以有效地防止煤磨進口的堵料現象。
6、進出料空心軸直徑大，烘干倉和粉磨倉之間隔倉板的通風面積大，磨尾沒有出料篦板，故通風阻力較小。
7、其熱廢氣利用量可達2.6—3.9kg/kg物料，可烘干水分含量小于8%的原料，若另設熱風爐供應高溫熱風，則可烘干含水分12%的原料，如再設預破碎烘干機則可烘干15%的水分。

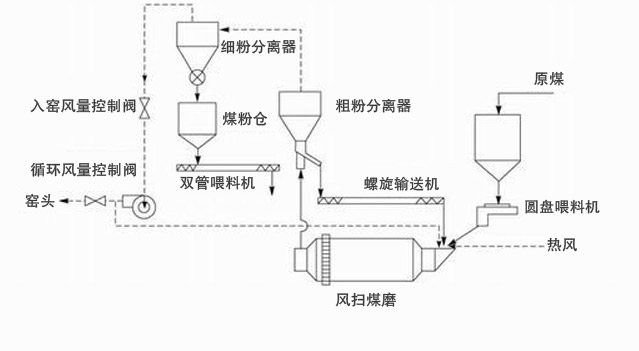

風掃煤磨工作原理:
借氣力提升料粉，用粗粉分離器分選，故循環負荷及選粉效率均較低，影響粉磨效率。同時，粉磨水分含量較大的物料時，磨內風速大，使鋼球磨不到物料的機會增多，也影響粉磨效率。因此，這種磨機系統比提升循環磨系統的單位理論功率產量低，能耗也約高10%—12%。當采用這種磨機系統烘干粉磨含水量較大的物料時，亦可在磨外增設預烘干管道，物料首先進入預烘干管道初步烘干，再進入磨內烘干粉磨。同時，要控制喂料粒度不大于15mm，以利于選和提高烘干、粉磨效率。
風掃煤磨技術參數:
| 產品規格 | 生產能力 | 筒體轉速 | 傳動形式 | 電動機 | 減速機 | 重量 | 備注 | ||
|---|---|---|---|---|---|---|---|---|---|
| 型號 | 功率 | 型號 | 速比 | ||||||
| Φ2.2×3 | 5-6 | 22 | 邊緣 | YR355-M-8 | 185 | Zd50 | 5 | 37 | |
| Φ2.2×4.4 | 8-9 | 22 | 邊緣 | YR355-M-6 | 220 | ZDH50 | 6.3 | 46 | |
| Φ2.4×4.75 | 14 | 20.4 | 邊緣 | YR400-8 | 280 | ZD60 | 4.5 | 54 | |
| Φ2.4×4+2 | 10-12 | 20.2 | 邊緣 | YRkk450-8 | 250 | ZDY35580 | 4.5 | 59 | |
| Φ2.4×4.5+2 | 16-17 | 20.4 | 邊緣 | YR4005-M-8 | 280 | JDX-450 | 4.5 | 76 | |
| Φ2.6×4.8+2 | 8-10 | 20 | 邊緣 | YRkk5002-8 | 400 | RZD75 | 4.5 | 91 | |
| Φ2.6×5.25+2.25 | 13-14 | 19.7 | 邊緣 | YRkk500-8 | 400 | ZDY400-4.5-11 | 4.5 | 98 | |
| Φ2.8×5+3 | 8-10 | 18.9 | 邊緣 | JRQ1512-10 | 480 | MCD-70 | 3.55 | 107 | |
| Φ3×9 | 18-20 | 18.3 | 邊緣 | YBKK5560-8 | 630 | MBY560 | 5 | 124 | |
| Φ3.2×9.5 | 28 | 17 | 邊緣 | YR800-8/1180 | 800 | NFM710 | 6.3 | 140 | |
| Φ3.4×5.25+2.8 | 30 | 17.47 | 邊緣 | YRKK-56-6 | 900 | JDX-800 | 7.157 | 169 | 不含主傳動 |
| Φ3.8×7.25+3.5 | 41-43 | 16.7 | 邊緣 | YR630-8 | 1400 | MBY800 | 5.6 | 220 | |
